　PoE　スイッチ　シリーズ　PoE/PoE+　GIGAサポート

クラス	受電機器 (PD) の最大電力	給電機器 (PSE) の電力	備考
0	13.0 W	15.4 W
1	3.84 W	4.0 W
2	6.49 W	7.0 W
3	13.0 W	15.4 W
4	25.5 W	30.0 W	PoE+

GIGAビットPoEスイッチ(10/100/1000)
5～10ポート　PoE+スイッチ　Webベース管理機能付
8ポートGIGAエッジSmart PoE+　 TPE-TG44ES	10ポートGIGA WebSmart PoE+　 TPE-1020WS	10ポートGIGA WebSmart PoE+　 TPE-082WS
4xG(PoE+) 4xG (60W)	8xG(PoE) 2xG(RJ45/SPF) (75W)	8xG(PoE+) 2xSPF (75W)
5～10ポート　PoE+スイッチ
8ポートGIGA PoE+　 TPE-TG82g	8ポートGIGA　省エネ PoE+　 TPE-TG81g	8ポートGIGA PoE+　 TPE-TG80g
8xG(PoE)+ (61W)	8xG(PoE)+ (105W)	8xG(PoE)+ (123W)
5ポートGIGA PoE+　 TPE-TG50g	8ポートGIGA　省エネ PoE+　 TPE-TG44g
4xG(PoE)+ 1xG (31W)	4xG(PoE)+ 4xG (61.6W)
産業用

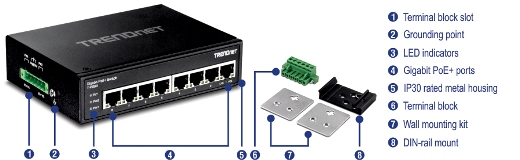

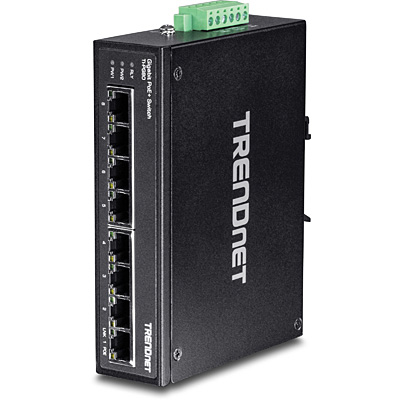

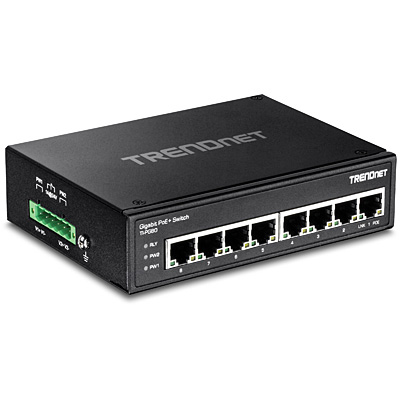

5ポートGIGA IP30産業用 PoE+　 TI-PG541	8ポートGIGA IP30産業用 PoE+　 TI-PG80
4xG(PoE)+ 1xG 1xSPF(120W)	8xG(PoE)+ (200W)
16～20ポート　PoE+スイッチ

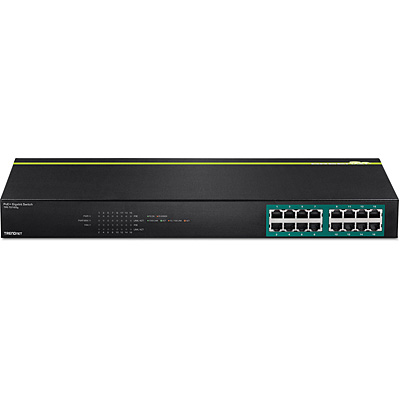

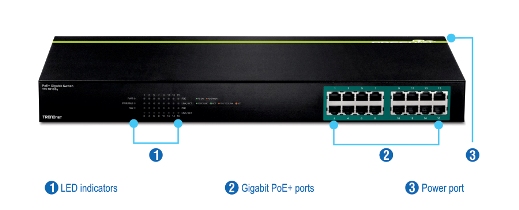

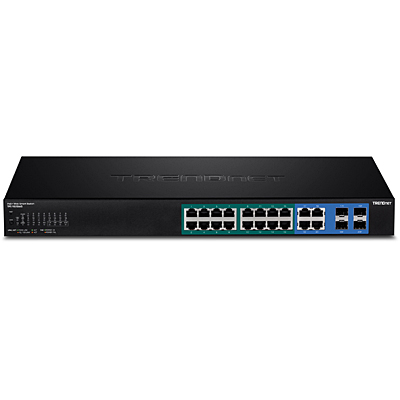

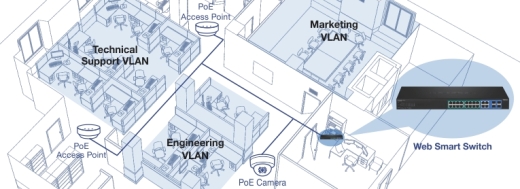

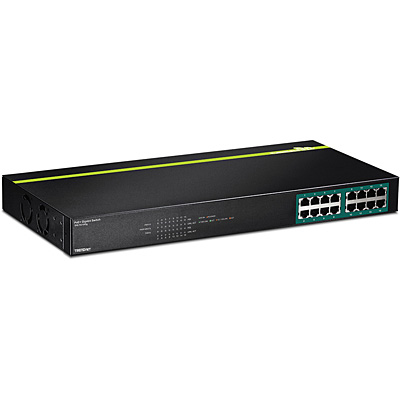

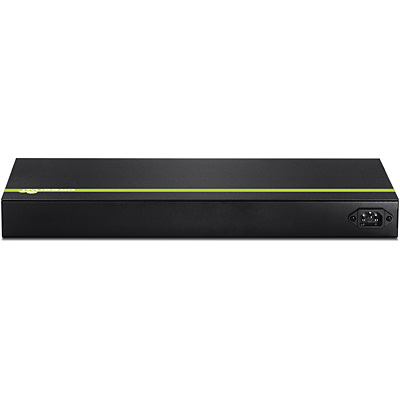

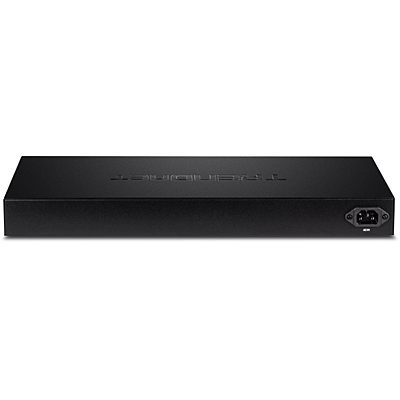

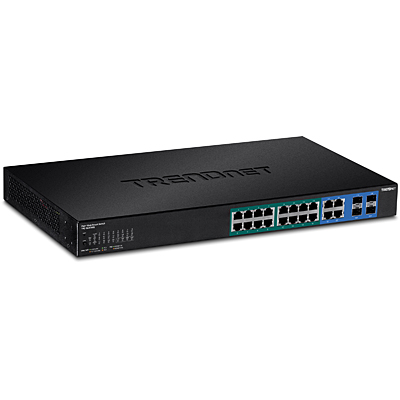

16ポートGIGA PoE+　 TPE-TG160g	16ポートGIGA Smart PoE+　 TPE-1620WS
16xG(PoE)+ (246W)	16xG(PoE)+ 4xG(RJ45/SPF) (185W)
24～32ポート　PoE+スイッチ

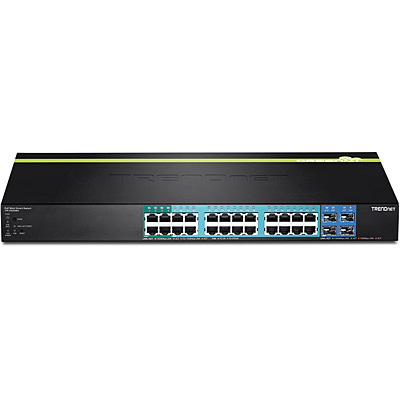

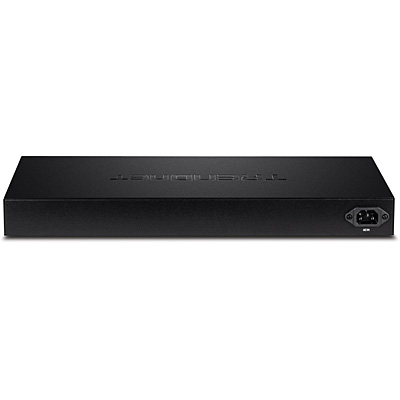

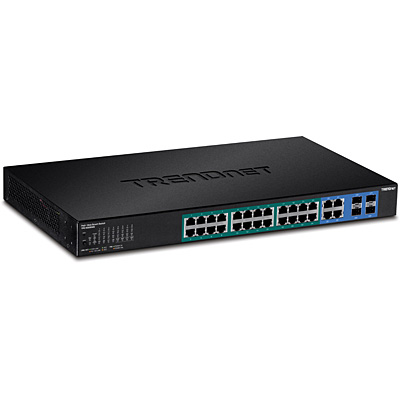

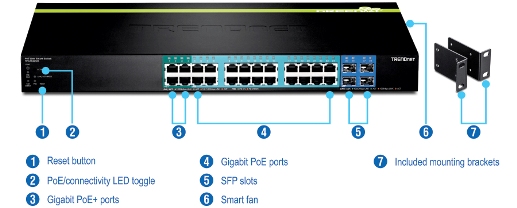

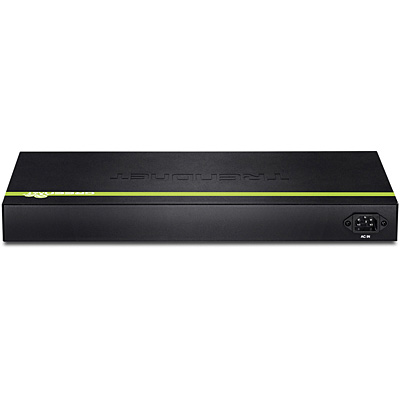

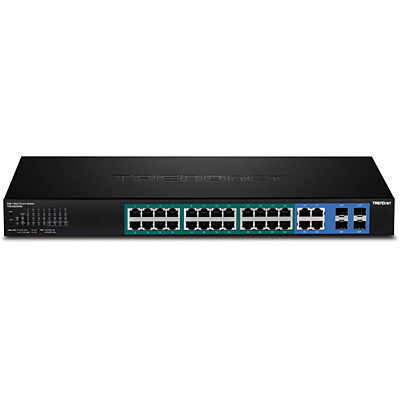

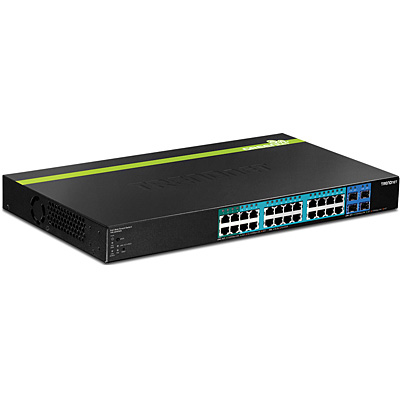

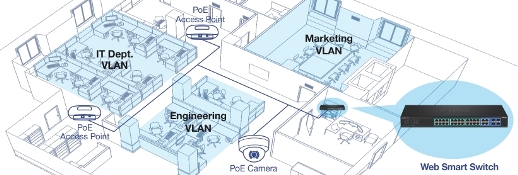

28ポートGIGA WebSmart PoE+　 TPE-5028WS	28ポートGIGA WebSmart PoE+　 TPE-2840WS	24ポートGIGA PoE+　 TPE-TG240g
24xG(PoE+) 4xG(RJ45/SPF) (370W)	4xG(PoE)+ 20xG(PoE) 4xSPF (185W)	24xG(PoE)+ (370W)
48ポート　PoE+スイッチ

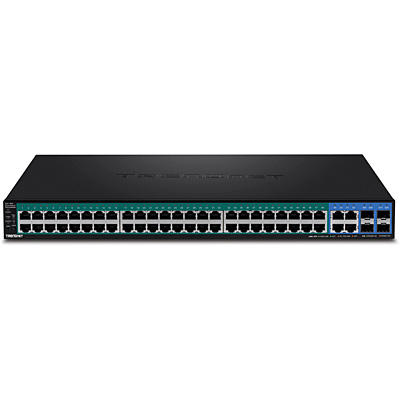

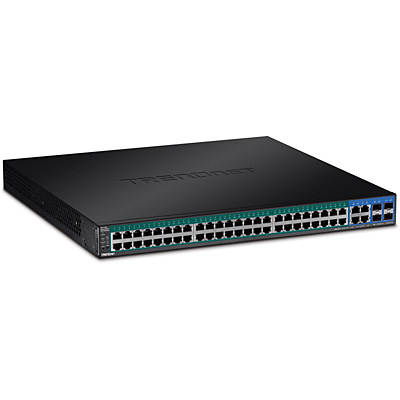

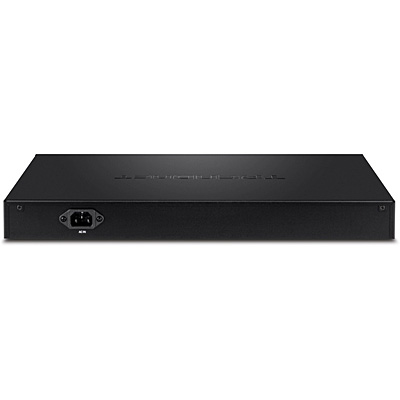

48ポートGIGA WebSmart PoE+　 TPE-4840WS	52ポートGIGA WebSmart PoE+　 TPE-5048WS
24xG(PoE)+ 24xG 4xSPF (370W)	48xG(PoE)+ 4xG(RJ45/SPF) (540W)

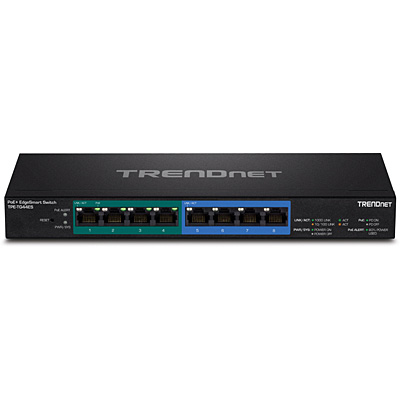

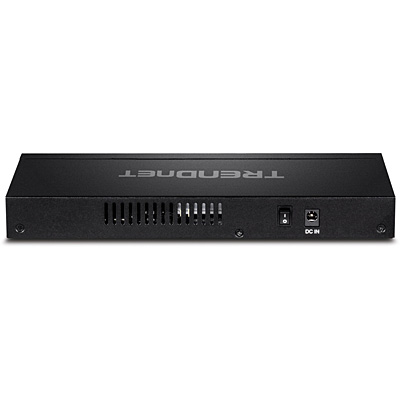

　8ポートGIGAエッジSmart PoE+　　　60W
　TPE-TG44ES (Version v1.0R)　Webベースマネジメント機能付

4 x Gigabit PoE+ ports
4 x Gigabit
60 watts PoE 電力容量
Webベース管理画面
LACP、VLAN、QoS、IGMP snoopingサポート
ポート単位の帯域制御
16 Gbps スイッチング容量
IEEE802.1p QoSキュースケジューリング
コンパクト　ファンレス設計
壁面設置可能な金属ボディ

TPE-TG44ES

\41688

エミュレーター画面見本


60W PoE容量で4ポートPoE接続	Webベース管理画面で、SMB管理機能を組み合わせたGUI	LACP、VLAN、QoS、IGMP snooping機能

標準規格	IEEE 802.1p IEEE 802.1Q IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3ad IEEE 802.3af (15.4 Watts/port) IEEE 802.3at (30 Watts/port) IEEE 802.3az
インターフェース	4 x Gigabit PoE ポート 1-4 4 x Gigabit イーサネットポート 5-8 LED 表示リセットボタン
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー： 129 KB スイッチファブリック： 16 Gbps MAC アドレステーブル： 4 K entries 伝送レート： 11.9 Mpps (64-byte packet size) Jumbo Frame: 9 KB
管理	HTTP Web ベース GUI バックアップ/レストア　構成 firmware　更新 802.3ad Dynamic LACP
QoS	ポート単位 QoS 802.1p Class of Service (CoS) 帯域制御/ポート単位限界レート (Min. Limit: 512Kbps) キュースケジュール設定：絶対優先（Strict Priority）、加重ラウンドロビン(WRR)
VLAN	ポート単位 VLAN 802.1Q タグ付け VLAN 最大 32 VLAN グループ、 ID 範囲 1-4094
マルキキャスト	IGMP Snooping v1/2/3 未知のマルチキャストソースをブロック最大 128 マルチキャストエントリー
ポートミラー	1：1 1：多アクセス制御信頼されたホスト/IP アクセスリスト
ストーム制御	ブロードキャスト (最小制限： 512Kbps) マルチキャスト (最小制限： 512Kbps) 未学習MACアドレス宛てのユニキャストパケット (DLF) (最小制限： 512Kbps) ループバック検出
特徴	PoE+サポート 802.3az 節電の有効/無効壁面マウント「可能
電源	入力： 110 – 240 V AC, 50 / 60 Hz 出力：DC55V　1.3外付けアダプター消費電力： 65.28 w
PoE	PoE 容量： 60 watts PoE ポート単位容量： 30 watts（1-4）モードA：1・2pin（+）、3・6pin（-） PD自動クラス分け過電流保護過小電流保護
ファン	ファンレス設計
MTBF	1,089,244 時間
動作温度	0 – 50°C (32 - 122°F)
動作湿度	最大95％結露なきこと
サイズ	240 x 105 x 27 mm (9.45 x 4.1 x 1.06 in.) 壁面設置
重量	576 g (20.3 oz.)
認証	CE FCC UL
保証期間	3年間

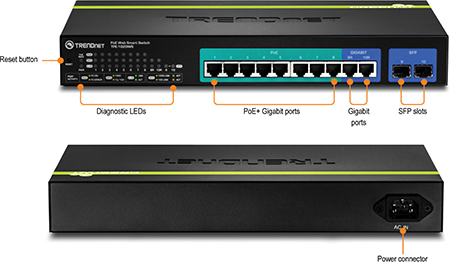

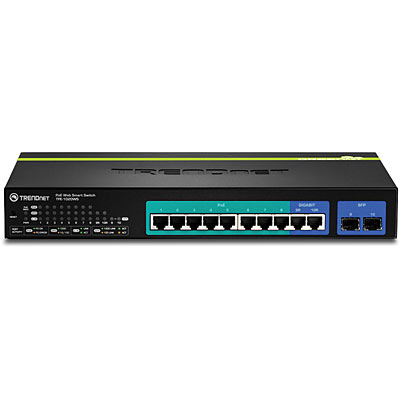

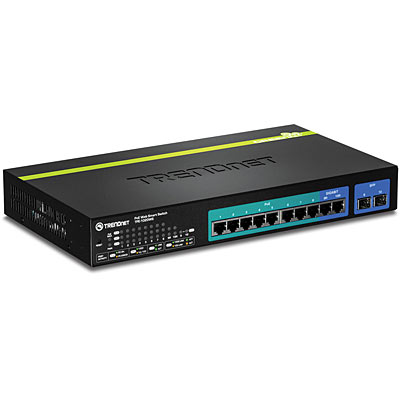

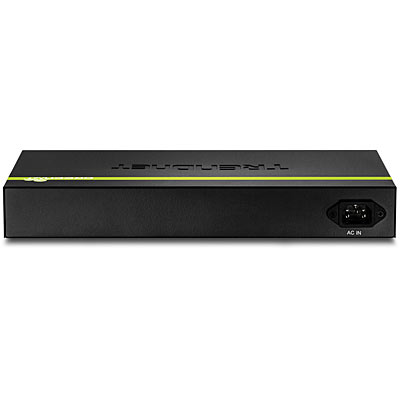

　10ポートGIGA WebSmart　PoE+　　75W
　TPE-1020WS(Version v1.1R)　　Webベースマネジメント機能付

8 x Gigabit PoE+ ports
2 x Gigabitアップリンクポート (RJ-45)
2 x Gigabit共有ポート ( SFP)
75 watts PoE 電力容量
20 Gbps スイッチング容量
1U ラックマウント (ブラケット付き)

TPE-1020WS

\91368

標準規格	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3az
インターフェース	8 x Gigabit PoE+ ポート 1-8 2 x Gigabit イーサネットポート 9-10 2 x Gigabit 共有SPFポート 9-10 LED 表示
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー： 8Mbit スイッチファブリック： 20 Gbps MAC アドレステーブル： 16 K entries 伝送レート： 14.88 Mpps (64-byte packet size) Jumbo Frame: 10 KB HOL（ヘッドオブライン）ブロッキング防止
管理	HTTP/HTTPS (SSL v2/3 TLS) Web ベース GUI •SNMP v1, v2c, v3 •RMON v1 •静的ユニキャスト MAC Address •有効/無効 802.3az 節電機能 •LLDP •仮想ケーブルテスト •IPv6: IPv6 Neighbor Discovery, IPv6 Static IP, DHCPv6, 自動構成
MIB	MIB II RFC 1213 Bridge MIB RFC 1493 Bridge MIB Extension RFC 2674 SNMPv2 MIB RFC 1907 Ethernet Interface MIB RFC 1643 Ethernet –like MIB RFC 2863 Interface Group MIB RFC2233 MIB Traps Convention RFC 1215 RMON MIB RFC 1757, RFC 2819 802.1p MIB RFC 2674 RADIUS Client Authentication MIB RFC 2618 LLDP-MIB IEEE 802.1ab Ping MIB RFC 2925, RFC 4560
スパニングツリー	•IEEE 802.1D STP (Spanning Tree protocol) •IEEE 802.1w RSTP (Rapid Spanning Tree protocol) •IEEE 802.1s MSTP (Multiple Spanning Tree protocol)
リンクアグリゲーション	静的リンクアグリゲーション 802.3ad ダイナミック LACP
QoS	ポート単位 QoS 802.1p Class of Service (CoS) DSCP (Differentiated Services Code Point) キュースケジュール設定：絶対優先（Strict Priority）、加重ラウンドロビン(WRR)
VLAN	マルチメネジメント VLAN 割り当て非対称 VLAN ダイナミックGVRP 最大256VLANググループ、ID範囲　1-4094 プライベート VLAN（ポート保護） 802.1Q タグ付け VLAN 音声VLAN（10ユーザー定義　OUIs）
マルキキャスト	IGMP Snooping v1/2/3 静的マルチキャストアドレス最大 256マルチキャストエントリー
ポートミラー	1：1 1：多 RX, TX,又は両方
暗号化	802.1X Port-Based Network Access Control, RADIUS, TACACS+ Local Dial In User Authentication DHCP Snooping (per VLAN) Loopback Detection Duplicated Address Detection Trusted Host Denial of Service (DoS)
ACL IPv4 L2-L4 & IPv6	MAC Address VLAN ID Ether Type (IPv4 only) IP Protocol 0-255 TCP/UDP Port 1-65535 802.1p DSCP (IPv4 only) IPv6 Address (IPv6 only)
互換性	Windows® 8.1 (32/64-bit), 8 (32/64-bit), 7 (32/64-bit), Vista (32/64-bit), XP (32/64-bit), Windows® 2003/2008 Server (32/64-bit)
特徴	PoE+サポート IPｖ６ファンレス設計 802.3az 節電の有効/無効ラックマウント「可能
電源	入力： 110 – 240 V AC, 50 / 60 Hz 消費電力： 92.3 w
PoE	PoE 容量： 75 watts PoE ポート単位容量： 30 watts（1-4）モードA：1・2pin（+）、3・6pin（-） PD自動クラス分け過電流保護過小電流保護
ファン	ファンレス設計
MTBF	545,798時間
動作温度	0 – 45 °C (32 - 113 °F)
動作湿度	最大95％結露なきこと
サイズ	330 x 183 x 44.45 mm (13 x 7.2 x 1.75 in.) ラックマウント
重量	1.9 kg (4.1 lbs.)
認証	CE FCC UL
保証期間	3年間

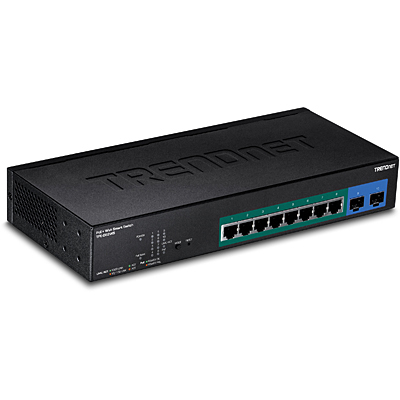

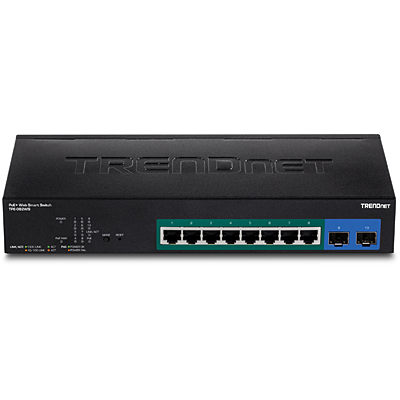

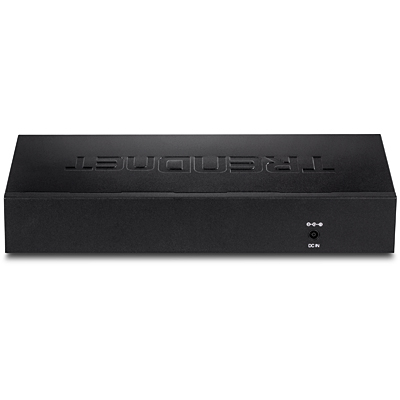

　10ポートGIGA PoE+　WebSmart　75W
　TPE-082WS　(Version v1.0R)　　Webベースマネジメント機能付

8 x Gigabit PoE+ ports
2 x Gigabit SPFスロット
75 watts PoE 電力容量
20 Gbps スイッチング容量
Webベース機器管理
IPv6, LACP, VLAN, QoS, IGMP Snooping
帯域制御
個別、音声VLANサポート
IEEE802.1p帯域制御　キュースケジューリングサポート
ファンレス静音設計
1U ラックマウント (ブラケット付き)
3年保証

TPE-082WS

\70632

エミュレータ画面例

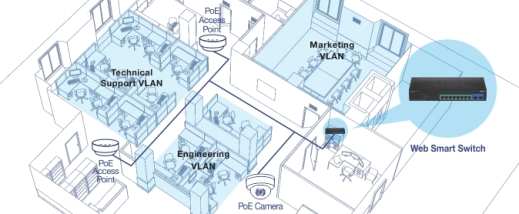

使いやすいwebベースGUI管理、SMB機能組み合わせて、複雑なスイッチ構成を省略させます。	アクセスコントロールリスト、VLAN、IGMP snooping、QoS、RMON、SNMPトラップ、syslogモニター、柔軟なネットワーク構築を含む管理機能	75Wの電力容量を8ポートのPoE+ポート経由で、各デバイスに電力供給します。

標準規格	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3az
インターフェース	8 x Gigabit PoE ポート 2 x SFP スロット LED 表示
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー： 512 KB スイッチファブリック： 20 Gbps MAC アドレステーブル： 8 K entries 伝送レート： 14.9 Mpps (64-byte packet size) Jumbo Frame: 10 KB
管理	HTTP/HTTPS (SSL v2/3 TLS) Web based GUI SNMP v1, v2c, v3 RMON v1 Static Unicast MAC Address Enable/disable 802.3az Power Saving LLDP and LLDP-MED Virtual Cable Diagnostics Test IPv6: IPv6 Neighbor Discovery, IPv6 Static IP, DHCPv6, Auto configuration
MIB	IP FORWARD TABLE MIB RFC 1354 RMON MIB RFC 1271 IPV4 MIB RFC 1213 IPV6 MIB RFC 2465 GVRP MIB IEEE 802.1Q-VLAN LA MIB IEEE 802.3ad LLDP MIB IEEE 802.1AB IGMP SNOOPING MIB RFC 2933 MLD SNOOPING MIB RFC 3019 PRIVATE VLAN MIB IEEE 802.1Q DHCPSNOOP MIB RFC 2026 QOS MIB RFC 4323 SNMP MIB RFC 3415 STP MIB RFC 4318 PNAC MIB IEEE 802.1x VLAN MIB IEEE 802.1q DNS MIB RFC 1611 ACL MIB BANDWIDTH CTRL MIB LBD MIB MIRROR MIB IPV6 NEIGHBOR MIB SNTP MIB STORM CTRL MIB STATISTICS MIB Tool MIB VOICE VLAN MIB DOS MIB
Spanning Tree スパニングツリー	IEEE 802.1D STP (Spanning Tree protocol) IEEE 802.1w RSTP (Rapid Spanning Tree protocol) IEEE 802.1s MSTP (Multiple Spanning Tree protocol)
Link Aggregation リンクアグリゲーション	固定されたリンクアグリゲーション 802.3ad Dynamic LACP
帯域制御サービス(QoS)	802.1p Class of Service (CoS) DSCP (Differentiated Services Code Point) ポート単位の帯域制御 Queue スケジューリング、厳格な優先順位付け、重み付けラウンドロビン (WRR)
VLAN	Multiple management VLAN assignment 非対称 VLAN 802.1Q タグ付け VLAN 動的GVRP 最大 256 VLAN グループ、 ID 範囲 1-4094 個別の VLAN (保護ポート) 音声 VLAN (10 ユーザー定義 OUIs)
マルチキャスト	IGMP Snooping v1, v2, v3 (per VLAN) 固定のマルチキャストアドレス最大 256 マルチキャストエントリー
ポートミラー	RX, TX, 又は両方１：１
暗号化	802.1X Port-Based ネットワークアクセス制御 , RADIUS, TACACS+ ローカルダイヤルイン認証 DHCP Snooping (per VLAN) ループバック検出アドレス競合検出信頼ホスト DoS
ACL IPv4 L2-L4 & IPv6	MAC Address VLAN ID Ether Type (IPv4 only) IP Protocol 0-255 TCP/UDP Port 1-65535 802.1p DSCP (IPv4 only) IPv6 Address (IPv6 only)
互換ユーティリティ	Windows® 10, 8.1, 8, 7, Vista, XP, Windows® 2003/2008 Server
特徴	PoE+ ファンレス設計 IPv6 802.3az 省エネラックマウント
電源	入力： 100 – 240 V AC, 50 / 60 Hz 消費電力： 82W PoE供給電力　75W
動作温度	-5 – 50°C (23 - 122°F)
動作湿度	最大95％結露なきこと
サイズ	280 x 125.8 x 44mm (11 x 5 x 1.74 in.)
重量	0.92kg (2 lbs.)
認証	CE FCC UL
保証期間	3年間

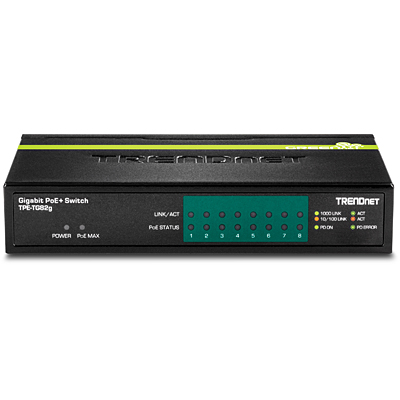

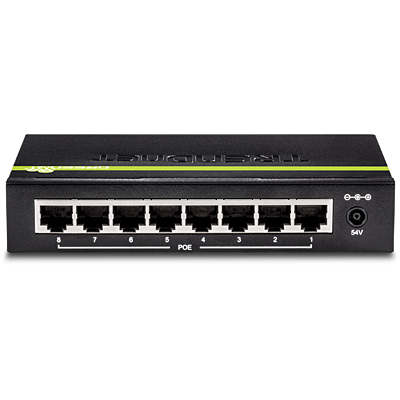

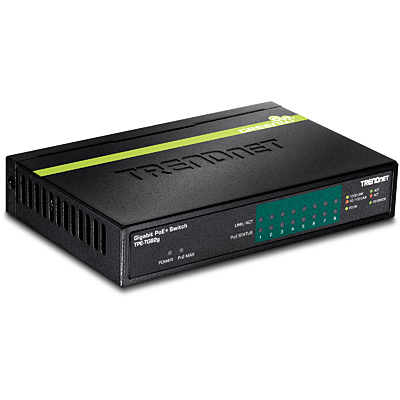

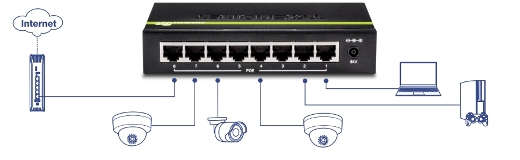

　8ポートGIGA PoE+ 　60W　
　TPE-TG82g (Version v1.1R)

8 x Gigabit PoE+ ports
60 watts PoE 電力容量
16 Gbps スイッチング容量
メタルボディ
プラグアンドプレイ
3年間保証

TPE-TG82g

\39096

ユーザーガイド


61WPoE電力供給容量	8ポートのPoE+ポート、16Gbpsスイッチング容量がエッジネットワークを支えます	コンパクトで軽量、デスクトップで使用できる

標準規格	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af IEEE 802.3at IEEE 802.3az IEEE 802.1p
インターフェース	8 x Gigabit PoE ポート LED 表示
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	パケットバッファー： 1.5Mbps スイッチファブリック： 16 Gbps MAC アドレステーブル： 4 K entries 伝送レート： 11.9 Mpps (64-byte packet size) ジャンボフレーム：9K

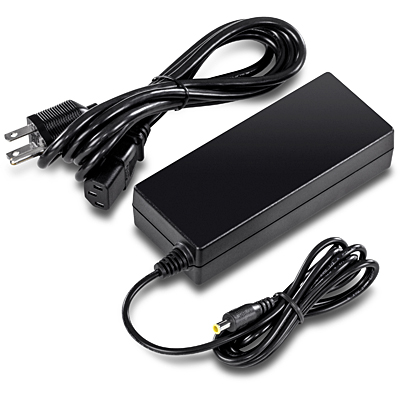

電源	入力： 100 – 240 V AC, 50 / 60 Hz 出力：DC54V　1.67A 消費電力： 5.3 w (Max. no PD)
PoE	PoE 容量： 61 watts
動作温度	0 – 40 °C (32 – 104 °F)
動作湿度	最大90％結露なきこと
サイズ	150 x 95 x 30 mm (5.9 x 3.7 x 1.2 in.)
重量	400g (14 oz.)
認証	CE FCC UL
保証期間	3年間

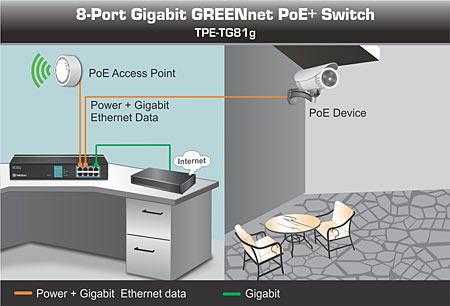

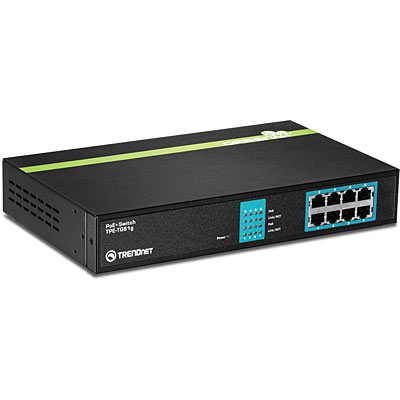

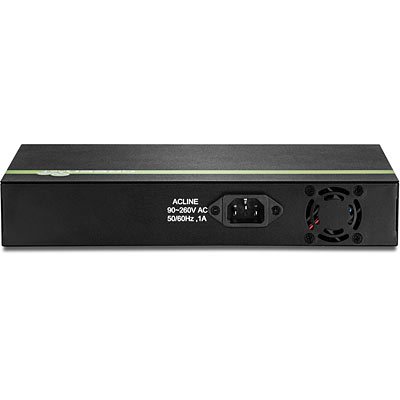

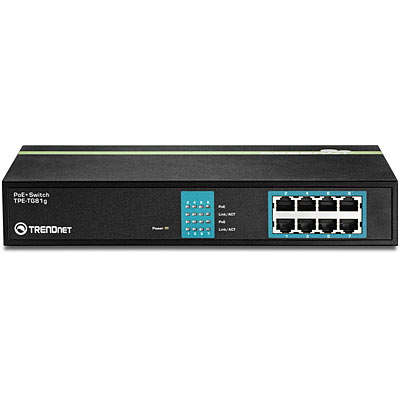

　8ポートGIGA　省エネ PoE+ 　105W　
　TPE-TG81g (Version v1.xR)

8 x PoE+ ports（30W/ポート）
105 watts PoE 電力容量
16 Gbps スイッチング容量
1U ラックマウント (ブラケット付き)
ファンレス静音構造
GREENnet75%省エネ
PoEで機器の設置コストを節約
3年保証

TPE-TG81g

\66960

ユーザーガイド

標準規格	IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3at Power over Ethernet (PoE+) IEEE 802.3af Power over Ethernet (PoE) IEEE 802.3x Flow Control IEEE 802.3az Energy Efficient Ethernet
インターフェース	8 x Gigabit Auto-MDIX PoE / PoE+ポート
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex) Gigabit / 1,488,000 pps, 100 Mbps / 148,800 pps, 10 Mbps / 14,880 pps
能力	データ RAM バッファー：96 KB スイッチファブリック： 16 Gbps MAC アドレステーブル： 2 K entries
電源	入力： 90-260 V AC, 50 / 60 Hz 消費電力： 8 w (Max. 122W)
PoE	PoE 容量： 105 watts PoE ポート単位容量：7x15W又は3x30 watts
動作温度	0° ~ 45°C (32° ~ 113°F)
動作湿度	最大90％結露なきこと
サイズ	266 x 160 x 44 mm (10.5 x 6.3 x 1.7 in.)
重量	1.36 kg (3 lbs.)
認証	CE FCC UL
保証期間	3年間

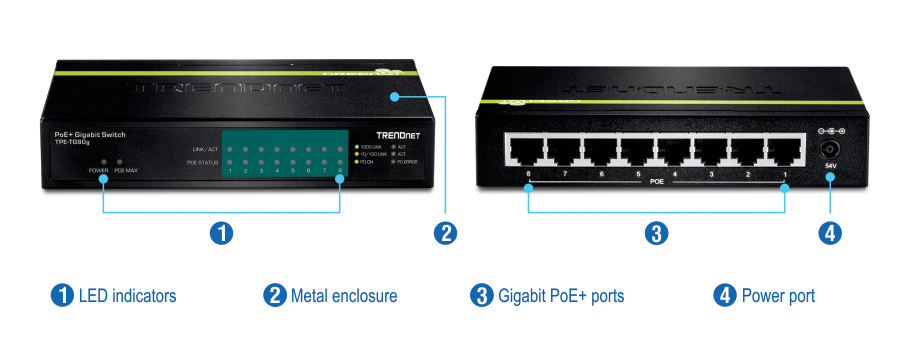

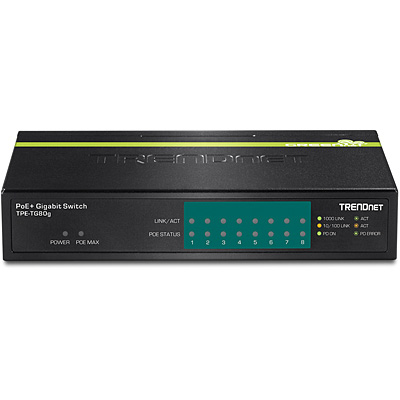

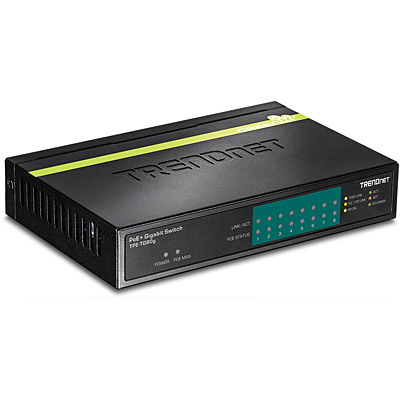

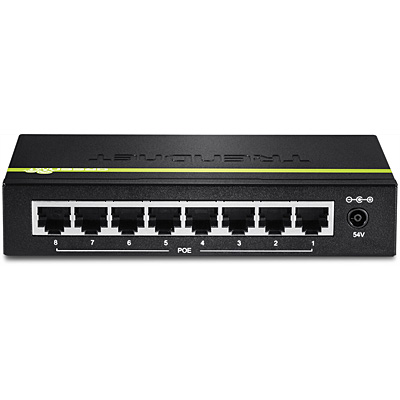

　8ポートGIGA　省エネ PoE+ 　123W　
　TPE-TG80g (Version v3.1R)

8 x PoE+ ports（30W/ポート）
123 watts PoE 電力容量
16 Gbps スイッチング容量
ファンレス静音構造
GREENnet75%省エネ
PoEで機器の設置コストを節約
3年保証

TPE-TG80g

\51732

ユーザーガイド

標準規格	IEEE 802.1p QoS IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af (15.4 Watts/port) IEEE 802.3at (30 Watts/port) IEEE 802.3az
インターフェース	8 x GIGA PoE/PoE+ ポート LED表示
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー：128 KB スイッチファブリック： 16 Gbps MAC アドレステーブル： 8 K entries 転送能力：11.9Mbps(64KB）ジャンボフレーム：9KB
電源	GREENnet energy saving technology 入力： 110-240 V AC, 50 / 60 Hz　0.75A 消費電力： 5.3 w (Max. PD無し)
PoE	PoE 容量： 123 watts 1・2pin　POWER+、3・6pinPOWER-（モードA）
動作温度	0° ~ 45°C (32° ~ 113°F)
動作湿度	最大90％結露なきこと
サイズ	150 x 96 x 28 mm (5.9 x 3.8 x 1.1 in.)
重量	400 g (14 oz.)
認証	CE FCC UL
保証期間	3年間

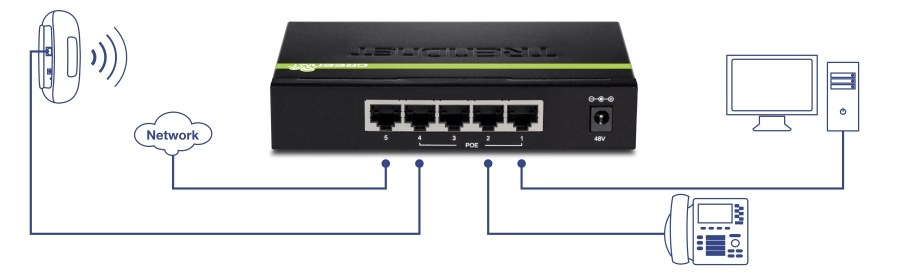

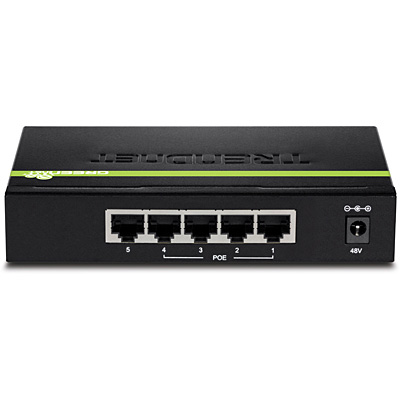

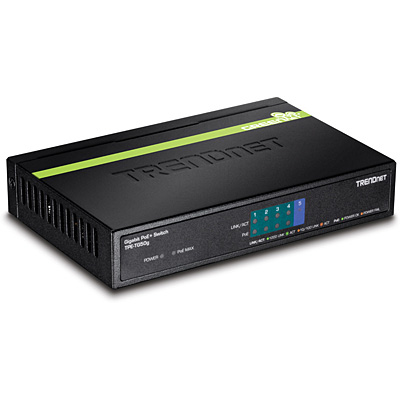

　5ポートGIGA　省エネ 4 x PoE+ + 1 x GIGA　31W　
　TPE-TG50g (Version v2.0R)

4 x GIGA PoE+ ports
1 x GIGA ports
31 watts PoE 電力容量
10 Gbps スイッチング容量
PoEで機器の設置コストを節約
3年保証

TPE-TG50g

\28188

ユーザーガイド


10Gbpsスイッチング能力で、エッジネットワークを支えます	31Wの電力容量で、PoE機器をサポート	コンパクトで軽量、デスクトップで使用できる

標準規格	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af (15.4 Watts/port) IEEE 802.3at (30 Watts/port) IEEE 802.3az
インターフェース	4 x GIGA PoE/PoE+ ポート 1 x GIGA ポート LED表示
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー：128 KB スイッチファブリック： 10 Gbps MAC アドレステーブル： 8 K entries 転送能力：7.44Mbps(64KB）ジャンボフレーム：9KB

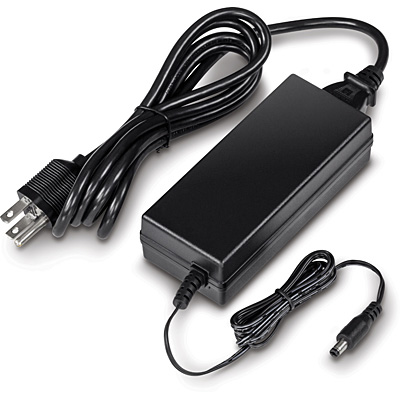

電源	入力： 110-240 V AC, 50 / 60 Hz　0.75A 消費電力：最大34 w
PoE	PoE 容量： 31watts 1・2pin　POWER+、3・6pinPOWER-（モードA）
動作温度	0 – 40°C (32 - 104°F)
動作湿度	最大90％結露なきこと
サイズ	148 x 95 x 26mm (5.8 x 3.7 x 1 in.)
重量	366g (12.9 oz.)
認証	CE FCC
保証期間	3年間

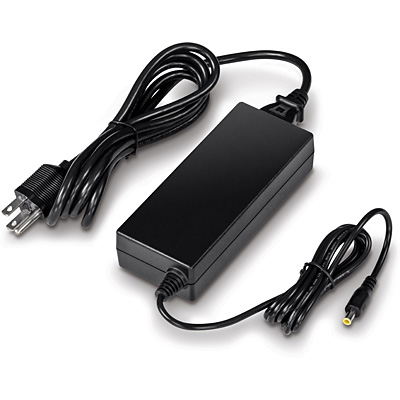

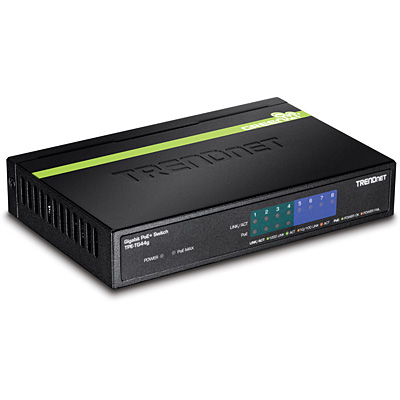

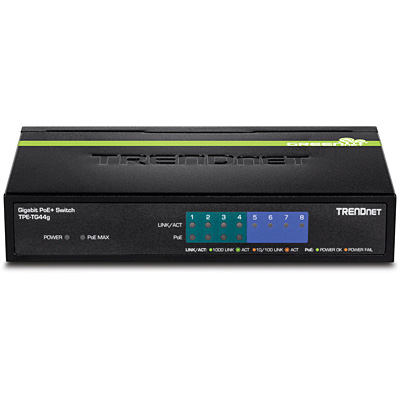

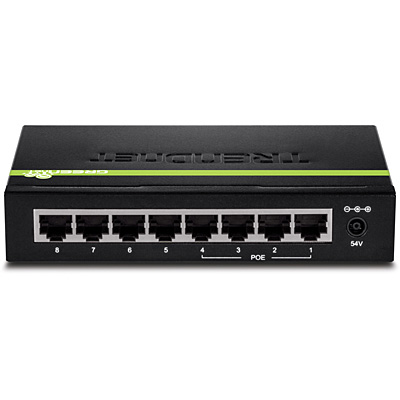

　8ポートGIGA　省エネ 4 ｘ PoE+ + 4 x GIGA 　61.6W　
　TPE-TG44g (Version v3.0R)

4 x GIGA PoE+ ports
4 x GIGA ports
61.6 watts PoE 電力容量
16 Gbps スイッチング容量
PoEで機器の設置コストを節約
GREENnet省エネ設計
3年保証

TPE-TG44g

\35100

ユーザーガイド

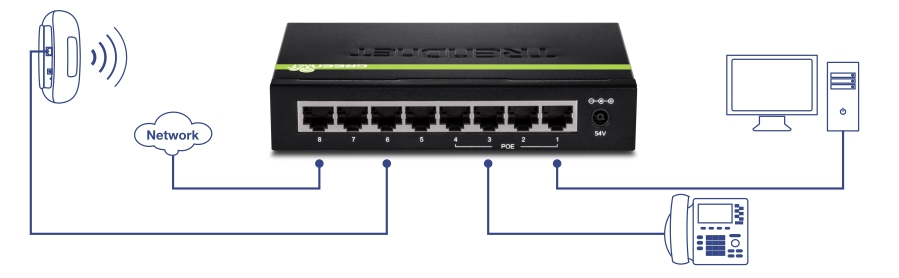

16Gbpsスイッチング能力で、エッジネットワークを支えます	61.6Wの電力容量で、PoE機器をサポート	コンパクトで軽量、デスクトップで使用できる

標準規格	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af IEEE 802.3at IEEE 802.3az IEEE 802.1p
インターフェース	4 x GIGA PoE/PoE+ ポート 4 x GIGA ポート LED表示
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー：128 KB スイッチファブリック： 16 Gbps MAC アドレステーブル： 8 K entries 転送能力：11.9Mbps(64KB）ジャンボフレーム：9KB
電源	入力： 110-240 V AC, 50 / 60 Hz　1.67A 消費電力：最大65.22 w
PoE	PoE 容量： 61watts 1・2pin　POWER+、3・6pinPOWER-（モードA）
動作温度	0 – 40°C (32 - 104°F)
動作湿度	最大90％結露なきこと
サイズ	148 x 95 x 26mm (5.8 x 3.7 x 1 in.)
重量	387g (13.65oz.)
認証	CE FCC
保証期間	3年間

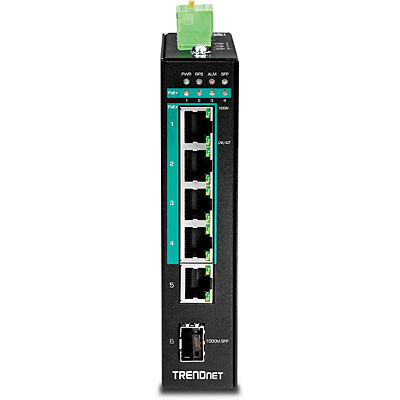

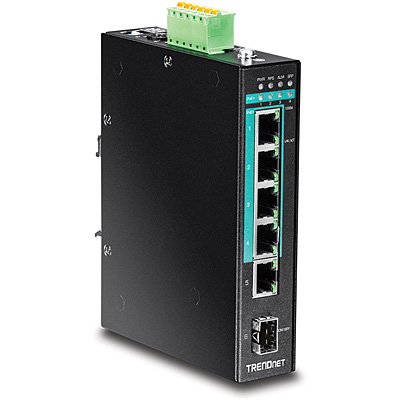

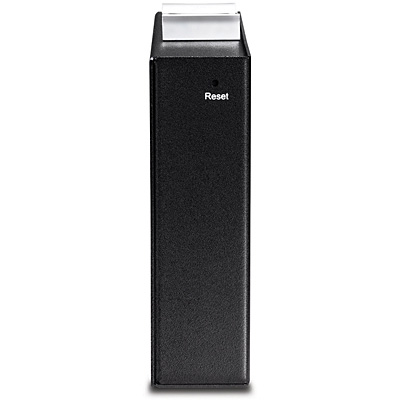

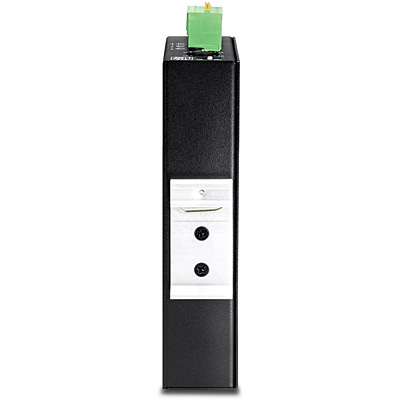

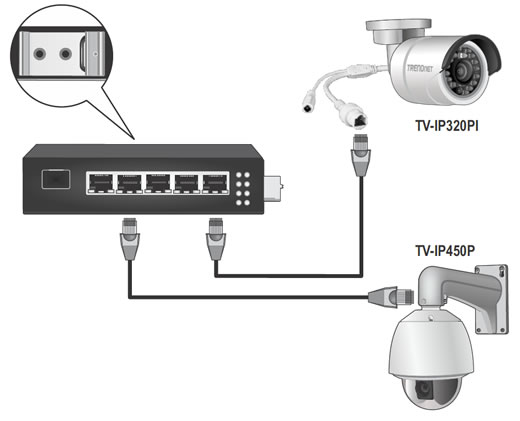

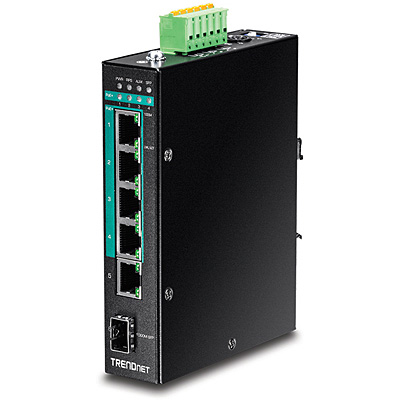

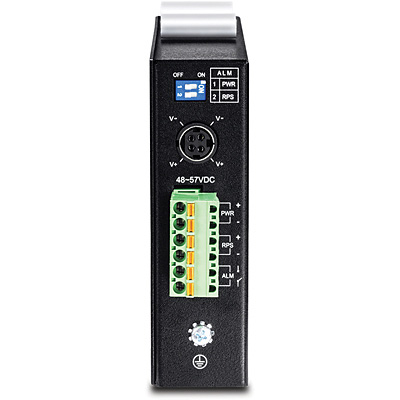

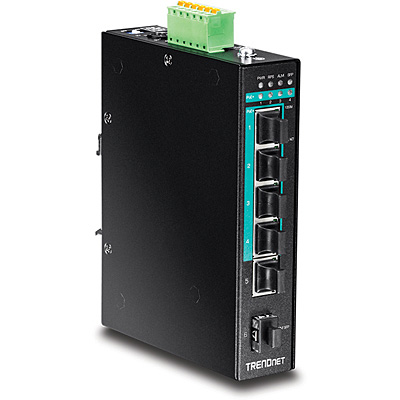

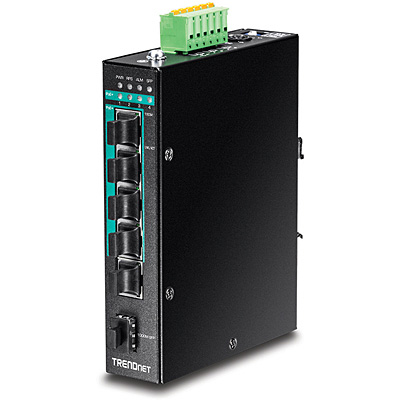

　5ポートGIGA　IP30 産業用 4 ｘ GIGA PoE+ + 1 x GIGA 　120W　
　TI-PG541 (Version v1.0R)

4 x GIGA PoE+ ports
1 x GIGA ports
120 watts PoE 電力容量
12 Gbps スイッチング容量

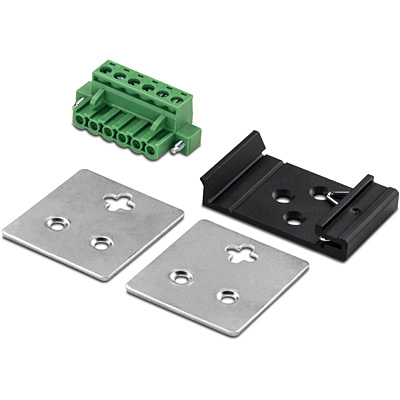

DINレールマウント
-40℃～70℃動作
電源2重化、過電流防止機能
電源故障を警報通知
3年保証

TI-PG541

\87804

ユーザーガイド

標準規格	IEEE 802.3 IEEE 802.3u IEEE 802.3ab IEEE 802.3z IEEE 802.3at IEEE 802.3af IEEE 802.3x

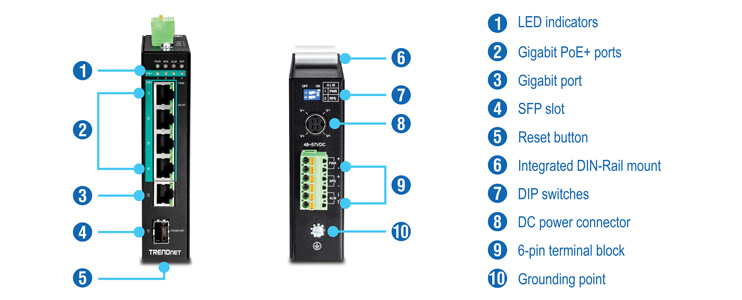

インターフェース	4 x GIGA PoE+ ポート 1 x GIGA ポート 1 x GIGA SPF 6ピンターミナルブロック DIPスイッチ DC電源コネクター LED表示 DINレールマウント
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex) SX / LX: 2000 Mbps (full duplex)
能力	データ RAM バッファー：512 KB スイッチファブリック： 12 Gbps MAC アドレステーブル： 8 K entries 転送能力：8.9Mbps(64KB）ジャンボフレーム：10KB

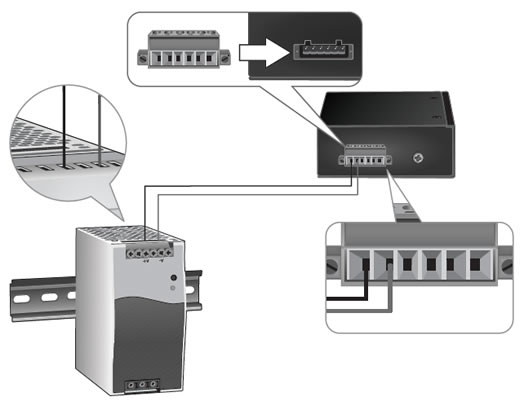

電源 48VDC3000別売	入力： 100 - 240 V AC, 50/60 Hz, 2 A 出力： 48VDC　3.34A　最大160 w
電源 TI-S24048 / TI-S12048別売	入力： 100 - 240 V AC, 50/60 Hz, 1.8 A 出力： 48VDC　5A　最大240 w DINレール　TS35/7,5,15 動作温度：-25℃～70℃
端子台	入力： PWR　48-57VDC RPS（冗長化電源）　48-57VDC
消費電力	最小　10W 最大　130W PoE容量　120W
PoE	最大 15.4 watts / port for PoE 最大 30 watts / port for PoE+ 1・2pin　POWER+、3・6pinPOWER-（モードA） IP30 メタルケ＾－ス DIN-レールマウント接地点 8 KV ESD 保護 6 KV サージ保護
動作温度	- 40 – 70 °C (- 40 - 158 °F)
動作湿度	最大95％結露なきこと
サイズ	135 x 100 x 30 mm (5.3 x 3.9 x 1.2 in.)
重量	500 g (1.2 lbs.)
認証	CE FCC Shock (IEC 60068-2-27) Freefall (IEC 60068-2-32) Vibration (IEC 60068-2-6)
保証期間	3年間

　8ポートGIGA　IP30 産業用 8 ｘ GIGA PoE+ 　200W　
　TI-PG80 (Version v1.0R)

8 x GIGA PoE+ ports
200 watts PoE 電力容量
16 Gbps スイッチング容量
DINレールマウント
-40℃～75℃動作
電源2重化、過電流防止機能
電源故障を警報通知
3年保証

TI-PG80

\88452

ユーザーガイド

標準規格	IEEE 802.3 IEEE 802.3u IEEE 802.3ab IEEE 802.3x IEEE 802.3af PoE IEEE 802.3at PoE+
インターフェース	8 x GIGA PoE+ ポート 6ピンターミナルブロック着脱式 DIPスイッチ接地点 LED表示 DINレールマウント壁付け
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー：1024KB スイッチファブリック： 16 Gbps MAC アドレステーブル： 9 K entries 転送能力：11.9Mbps(64KB）ジャンボフレーム：9KB
特徴	極端な温度環境にも耐える強固な部品 2重化電源入力・冗長化自動ネゴシエーション自動ストア＆フォワード構造自動アドレス、学習、アドレスエージング ESD 8 KV 、サージ保護 6 KV
電源	TI-S24048 （別売り電源）入力： 48VDC　5.76A
端子台	RPS（冗長化電源入力、警報リレー接続、６ピンワイヤー：0.34-2.5mm2 単線　AWG12-24/14-22 標準ワイヤー：AWG12-24/14-22 トルク：5 lb. – In / 0.5 Nm / 0.56 Nm 皮むき：7-8mm
消費電力	5.76W
PoE	200W 1・2pin　POWER+、3・6pinPOWER-（モードA）
ハウジング	IP30 メタルケ＾－ス DIN-レールマウント壁マウント接地点 8 KV ESD 保護 6 KV サージ保護
MTBF	510304時間
動作温度	- 40 to 75 °C (-40 to 167 °F)
動作湿度	最大95％結露なきこと
サイズ	143 x 104 x 36 mm (5.6 x 4.1 x 1.4 in.)
重量	554 g (1.22 lb)
認証	CE FCC Shock (IEC 60068-2-27) Freefall (IEC 60068-2-32) Vibration (IEC 60068-2-6)
保証期間	3年間

　16ポートGIGA　 PoE+ 　246W　
　TPE-TG160g (Version v1.1R)

16 x GIGA PoE+ ports
246 watts PoE 電力容量
32 Gbps スイッチング容量
ラックマウント
PoEで機器の設置コストを節約
3年保証

TPE-TG160g

\113616

ユーザーガイド

標準規格	IEEE 802.1p IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af (15.4 Watts / port) IEEE 802.3at (30 Watts / port) IEEE 802.3az
インターフェース	16 x GIGA PoE/PoE+ ポート LED表示
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー：512 KB スイッチファブリック： 32 Gbps MAC アドレステーブル： 8 K entries 転送能力：23.8Mbps(64KB）ジャンボフレーム：10KB
電源	入力： 110-240 V AC, 50 / 60 Hz54 V / 4.82 A; 12 V / 1.67 A 消費電力： 36 w (Max. PD無し)
PoE	PoE 容量： 246 watts 1・2pin　POWER+、3・6pinPOWER-（モードA）過電流保護短絡保護
動作温度	0 – 40 °C (32 - 104 °F)
動作湿度	最大90％結露なきこと
サイズ	440 x 210 x 44 mm (17.3 x 8.3 x 1.7 in.)
重量	3 kg (6.8 lbs.)
認証	CE FCC
保証期間	3年間

　16ポートGIGA　 PoE+ + 4ポート共有（SPF/RJ45)　185W　WwbSmart　
　TPE-1620WS (Version v2.0R)

16 x GIGA PoE+ ports
4 x 共有GIGAポート
185 watts PoE 電力容量
WEBマネジメント画面
IPv6, LACP, VLAN, QoS, IGMP Snooping
ポート単位帯域管理
個別・音声VLAN
スマートファン
40 Gbps スイッチング容量
キュースケジューリングQOSサポート
ラックマウント
PoEで機器の設置コストを節約
3年保証

TPE-1620WS

\141372

ウェブ設定画面サンプル
UN admin PASS admin


185W PoE容量で4ポートPoE接続	Webベース管理画面で、SMB管理機能を組み合わせたGUI	RMON、VLAN、QoS、IGMP snooping機能、syslog、SNMP

標準規格	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3az
インターフェース	16 x GIGA PoE/PoE+ ポート 4 x 共有GIGAポート LED表示
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー：512 KB スイッチファブリック： 40 Gbps MAC アドレステーブル： 8 K entries 転送能力：29.8Mbps(64KB） HOLブロッキング防御ジャンボフレーム：10KB
管理	HTTP/HTTPS (SSL v2/3 TLS) Web based GUI SNMP v1, v2c, v3 RMON v1 Static Unicast MAC Address Enable/disable 802.3az Power Saving LLDP and LLDP-MED Virtual Cable Diagnostics Test IPv6: IPv6 Neighbor Discovery, IPv6 Static IP, DHCPv6, Auto configuration
MIB	IP FORWARD TABLE MIB RFC 1354 RMON MIB RFC 1271 IPV4 MIB RFC 1213 IPV6 MIB RFC 2465 GVRP MIB IEEE 802.1Q-VLAN LA MIB IEEE 802.3ad LLDP MIB IEEE 802.1AB IGMP SNOOPING MIB RFC 2933 MLD SNOOPING MIB RFC 3019 PRIVATE VLAN MIB IEEE 802.1Q DHCPSNOOP MIB RFC 2026 QOS MIB RFC 4323 SNMP MIB RFC 3415 STP MIB RFC 4318 PNAC MIB IEEE 802.1x VLAN MIB IEEE 802.1q DNS MIB RFC 1611 ACL MIB BANDWIDTH CTRL MIB LBD MIB MIRROR MIB IPV6 NEIGHBOR MIB SNTP MIB STORM CTRL MIB STATISTICS MIB Tool MIB VOICE VLAN MIB DOS MIB
スパニングツリー	IEEE 802.1D STP (Spanning Tree protocol) IEEE 802.1w RSTP (Rapid Spanning Tree protocol) IEEE 802.1s MSTP (Multiple Spanning Tree protocol)
Link Aggregation リンクアグリゲーション	固定されたリンクアグリゲーション 802.3ad Dynamic LACP
帯域制御サービス(QoS)	802.1p Class of Service (CoS) DSCP (Differentiated Services Code Point) ポート単位の帯域制御 Queue スケジューリング、厳格な優先順位付け、重み付けラウンドロビン (WRR)
VLAN	Multiple management VLAN assignment 非対称 VLAN 802.1Q タグ付け VLAN 動的GVRP 最大 256 VLAN グループ、 ID 範囲 1-4094 個別の VLAN (保護ポート) 音声 VLAN (10 ユーザー定義 OUIs)
マルチキャスト	IGMP Snooping v1, v2, v3 (per VLAN) 固定のマルチキャストアドレス最大 256 マルチキャストエントリー
ポートミラー	RX, TX, 又は両方１：１
暗号化	802.1X Port-Based ネットワークアクセス制御 , RADIUS, TACACS+ ローカルダイヤルイン認証 DHCP Snooping (per VLAN) ループバック検出アドレス競合検出信頼ホスト DoS
ACL IPv4 L2-L4 & IPv6	MAC Address VLAN ID Ether Type (IPv4 only) IP Protocol 0-255 TCP/UDP Port 1-65535 802.1p DSCP (IPv4 only) IPv6 Address (IPv6 only)
互換ユーティリティ	Windows® 10, 8.1, 8, 7, Vista, XP, Windows® 2003/2008 Server
特徴	PoE+ IPv6 802.3az 省エネラックマウント
電源	入力： 110-240 V AC, 50 / 60 Hz　内蔵電源消費電力： 226W PoE 容量　185W
ファン	2個 52ｄB(A)以下
MTBF	465,862時間
動作温度	-5 – 50°C (23 - 122°F)
動作湿度	最大95％結露なきこと
サイズ	440 x 250 x 44mm (17.3 x 9.8 x 1.74 in.)
重量	3.66kg (8 lbs.)
認証	CE FCC UL
保証期間	3年間

　28ポートGIGA PoE+ + 4ポート共有（SPF/RJ45)　370W　WebSmart　
　TPE-5028WS (Version v1.0R)

24 x GIGA PoE+ ports
4 x 共有GIGAポート
370 watts PoE 電力容量
WEBマネジメント画面
IPv6, LACP, VLAN, QoS, IGMP Snooping
ポート単位帯域管理
個別・音声VLAN
スマートファン
56 Gbps スイッチング容量
キュースケジューリングQOSサポート
ラックマウント
PoEで機器の設置コストを節約
3年保証

TPE-5028WS

\194508

ウェブ設定画面サンプル
UN admin PASS admin

ユーザーガイド（英文）


370W PoE容量で4ポートPoE接続	Webベース管理画面で、SMB管理機能を組み合わせたGUI	RMON、VLAN、QoS、IGMP snooping機能、syslog、SNMP

標準規格	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3az
インターフェース	24 x GIGA PoE/PoE+ ポート 4 x 共有GIGAポート LED表示
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー：4.1Mbit KB スイッチファブリック： 56 Gbps MAC アドレステーブル： 8 K entries 転送能力：41.7Mbps(64KB） HOLブロッキング防御ジャンボフレーム：10KB
管理	HTTP/HTTPS (SSL v2/3 TLS) Web based GUI SNMP v1, v2c, v3 RMON v1 Static Unicast MAC Address Enable/disable 802.3az Power Saving LLDP and LLDP-MED Virtual Cable Diagnostics Test IPv6: IPv6 Neighbor Discovery, IPv6 Static IP, DHCPv6, Auto configuration
MIB	IP FORWARD TABLE MIB RFC 1354 RMON MIB RFC 1271 IPV4 MIB RFC 1213 IPV6 MIB RFC 2465 GVRP MIB IEEE 802.1Q-VLAN LA MIB IEEE 802.3ad LLDP MIB IEEE 802.1AB IGMP SNOOPING MIB RFC 2933 MLD SNOOPING MIB RFC 3019 PRIVATE VLAN MIB IEEE 802.1Q DHCPSNOOP MIB RFC 2026 QOS MIB RFC 4323 SNMP MIB RFC 3415 STP MIB RFC 4318 PNAC MIB IEEE 802.1x VLAN MIB IEEE 802.1q DNS MIB RFC 1611 ACL MIB BANDWIDTH CTRL MIB LBD MIB MIRROR MIB IPV6 NEIGHBOR MIB SNTP MIB STORM CTRL MIB STATISTICS MIB Tool MIB VOICE VLAN MIB DOS MIB
スパニングツリー	IEEE 802.1D STP (Spanning Tree protocol) IEEE 802.1w RSTP (Rapid Spanning Tree protocol) IEEE 802.1s MSTP (Multiple Spanning Tree protocol)
Link Aggregation リンクアグリゲーション	固定されたリンクアグリゲーション 802.3ad Dynamic LACP
帯域制御サービス(QoS)	802.1p Class of Service (CoS) DSCP (Differentiated Services Code Point) ポート単位の帯域制御 Queue スケジューリング、厳格な優先順位付け、重み付けラウンドロビン (WRR)
VLAN	Multiple management VLAN assignment 非対称 VLAN 802.1Q タグ付け VLAN 動的GVRP 最大 256 VLAN グループ、 ID 範囲 1-4094 個別の VLAN (保護ポート) 音声 VLAN (10 ユーザー定義 OUIs)
マルチキャスト	IGMP Snooping v1, v2, v3 (per VLAN) 固定のマルチキャストアドレス最大 256 マルチキャストエントリー
ポートミラー	RX, TX, 又は両方１：１
暗号化	802.1X Port-Based ネットワークアクセス制御 , RADIUS, TACACS+ ローカルダイヤルイン認証 DHCP Snooping (per VLAN) ループバック検出アドレス競合検出信頼ホスト DoS
ACL IPv4 L2-L4 & IPv6	MAC Address VLAN ID Ether Type (IPv4 only) IP Protocol 0-255 TCP/UDP Port 1-65535 802.1p DSCP (IPv4 only) IPv6 Address (IPv6 only)
互換ユーティリティ	Windows® 10, 8.1, 8, 7, Vista, XP, Windows® 2003/2008 Server
特徴	PoE+ IPv6 802.3az 省エネラックマウント
電源	入力： 110-240 V AC, 50 / 60 Hz　内蔵電源消費電力： 446W PoE 容量　370W
ファン	2個 52ｄB(A)以下
MTBF	277604時間
動作温度	-5 – 50°C (23 - 122°F)
動作湿度	最大95％結露なきこと
サイズ	440 x 250 x 44mm (17.3 x 9.8 x 1.74 in.)
重量	3.92kg (8.64 lbs.)
認証	CE FCC UL
保証期間	3年間

　4ポートGIGA PoE+/20ポートGIGA PoE/4ポート共有（SPF)
　185W　WebSmart　
　TPE-2840WS (Version v1.0R)

4 x GIGA PoE+ ports
20 x GIGA PoE ports
4 x 共有GIGA SPFポート
185 watts PoE 電力容量
WEBマネジメント画面
IPv6, LACP, VLAN, QoS, IGMP Snooping
ポート単位帯域管理
個別・音声VLAN
スマートファン
56 Gbps スイッチング容量
キュースケジューリングQOSサポート
ラックマウント
PoEで機器の設置コストを節約
3年保証

TPE-2840WS

\164160

ウェブ設定画面サンプル
UN admin PASS admin

ユーザーガイド（英文）

標準規格	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3az
インターフェース	4 x GIGA PoE+ ポート 20 x GIGA PoE ポート 4 x SPF GIGAポート LED表示 LED画面表示（PoEステータス・リンク・稼働）リセットボタン
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー：1MB スイッチファブリック： 56 Gbps MAC アドレステーブル： 16 K entries 転送能力：41.7Mbps(64KB） HOLブロッキング防御
管理	HTTP/HTTPS (SSL v2/3 TLS) Web based GUI SNMP v1, v2c, v3 RMON v1 Static Unicast MAC Address Enable/disable 802.3az Power Saving LLDP and LLDP-MED Virtual Cable Diagnostics Test IPv6: IPv6 Neighbor Discovery, IPv6 Static IP, DHCPv6, Auto configuration
MIB	IP FORWARD TABLE MIB RFC 1354 RMON MIB RFC 1271 IPV4 MIB RFC 1213 IPV6 MIB RFC 2465 GVRP MIB IEEE 802.1Q-VLAN LA MIB IEEE 802.3ad LLDP MIB IEEE 802.1AB IGMP SNOOPING MIB RFC 2933 MLD SNOOPING MIB RFC 3019 PRIVATE VLAN MIB IEEE 802.1Q DHCPSNOOP MIB RFC 2026 QOS MIB RFC 4323 SNMP MIB RFC 3415 STP MIB RFC 4318 PNAC MIB IEEE 802.1x VLAN MIB IEEE 802.1q DNS MIB RFC 1611 ACL MIB BANDWIDTH CTRL MIB LBD MIB MIRROR MIB IPV6 NEIGHBOR MIB SNTP MIB STORM CTRL MIB STATISTICS MIB Tool MIB VOICE VLAN MIB DOS MIB
スパニングツリー	IEEE 802.1D STP (Spanning Tree protocol) IEEE 802.1w RSTP (Rapid Spanning Tree protocol) IEEE 802.1s MSTP (Multiple Spanning Tree protocol)
Link Aggregation リンクアグリゲーション	固定されたリンクアグリゲーション 802.3ad Dynamic LACP
帯域制御サービス(QoS)	802.1p Class of Service (CoS) DSCP (Differentiated Services Code Point) ポート単位の帯域制御 Queue スケジューリング、厳格な優先順位付け、重み付けラウンドロビン (WRR)
VLAN	Multiple management VLAN assignment 非対称 VLAN 802.1Q タグ付け VLAN 動的GVRP 最大 256 VLAN グループ、 ID 範囲 1-4094 個別の VLAN (保護ポート) 音声 VLAN (10 ユーザー定義 OUIs)
マルチキャスト	IGMP Snooping v1, v2, v3 (per VLAN) 固定のマルチキャストアドレス最大 256 マルチキャストエントリー
ポートミラー	RX, TX, 又は両方１：１１：N
暗号化	802.1X Port-Based ネットワークアクセス制御 , RADIUS, TACACS+ ローカルダイヤルイン認証 DHCP Snooping (per VLAN) ループバック検出アドレス競合検出
ACL IPv4 L2-L4 & IPv6	ＭＡＣアドレス VLAN ID Ether Type (IPv4 only) IP Protocol 0-255 TCP/UDP Port 1-65535 802.1p DSCP (IPv4 only) IPv6 Address (IPv6 only)
互換ユーティリティ	Windows® 8.1, 8, 7, Vista, XP, Windows Server® 2003,2008
特徴	PoE+（1-4） IPv6 802.3az 省エネラックマウント
電源	入力： 100-240 V AC, 50 / 60 Hz　内蔵電源消費電力： 240.2W PoE 容量　185W
ファン	スマートファン（必要に応じてのみ運転） 3個 54ｄB(A)以下
MTBF	257,362時間
動作温度	-5 – 50°C (23 - 122°F)
動作湿度	最大90％結露なきこと
サイズ	440 x 250 x 44.45 mm (17.3 x 9.8 x 1.75 in.)
重量	3.8 kg (8.38 lbs.)
認証	CE FCC
保証期間	3年間

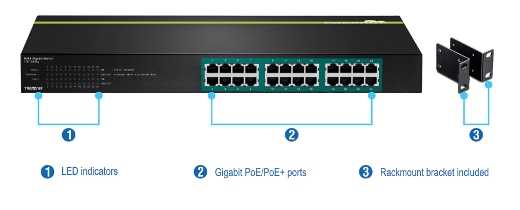

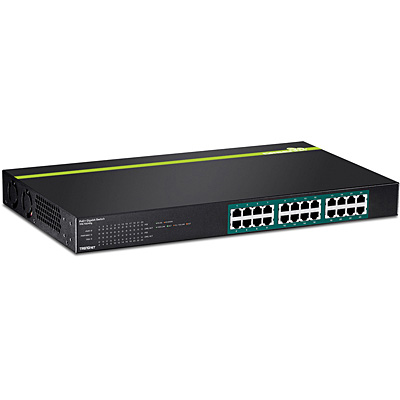

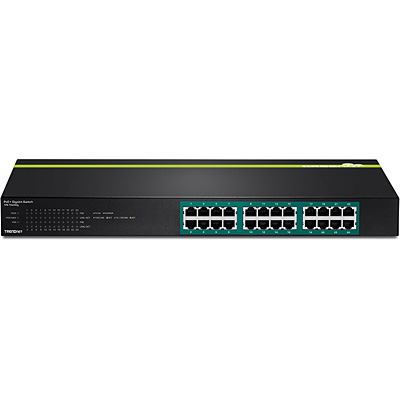

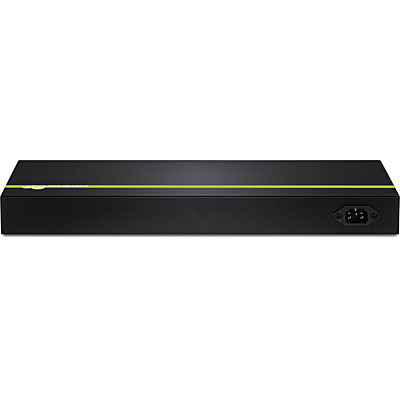

　24ポートGIGA　 PoE+ 　370W　
　TPE-TG240g (Version v1.1R)

24 x GIGA PoE+ ports
370 watts PoE 電力容量
48 Gbps スイッチング容量
ラックマウント
PoEで機器の設置コストを節約
3年保証

TPE-TG240g

\159084

ユーザーガイド

標準規格	IEEE 802.1p IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3af (15.4 Watts / port) IEEE 802.3at (30 Watts / port) IEEE 802.3az
インターフェース	24 x GIGA PoE/PoE+ ポート LED表示
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー：512 KB スイッチファブリック： 48 Gbps MAC アドレステーブル： 8 K entries 転送能力：35.7Mbps(64KB）ジャンボフレーム：10KB
電源	入力： 110-240 V AC, 50 / 60 Hz 0.75 A 消費電力： 36 w (Max. PD無し)
PoE	PoE 容量： 370 watts 1・2pin　POWER+、3・6pinPOWER-（モードA）過電流保護短絡保護
動作温度	0 – 40 °C (32 - 104 °F)
動作湿度	最大90％結露なきこと
サイズ	440 x 250 x 44 mm (17.3 x 9.8 x 1.7 in.)
重量	3 kg (6.8 lbs.)
認証	CE FCC
保証期間	3年間

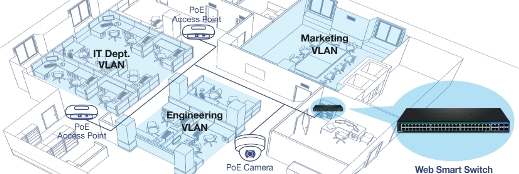

　52ポートGIGA PoE+
　48ポートGIGA PoE / 4ポート共有（SPF・RJ45)　370W　WebSmart
　TPE-50480WS (Version v1.0R)

48 x GIGA PoE+ ports
4 x 共有GIGA SPF/RJ45ポート
740 watts PoE 電力容量
WEBマネジメント画面
IPv6, LACP, VLAN, QoS, IGMP Snooping
ポート単位帯域管理
個別・音声VLAN
スマートファン
104 Gbps スイッチング容量
キュースケジューリングQOSサポート
ラックマウント
PoEで機器の設置コストを節約
3年保証

TPE-5048WS

\337176

ウェブ設定画面サンプル
UN admin PASS admin

ユーザーガイド（英文）


740W PoE容量で4ポートPoE接続	Webベース管理画面で、SMB管理機能を組み合わせたGUI	RMON、VLAN、QoS、IGMP snooping機能、syslog、SNMP

標準規格	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3az
インターフェース	48 x GIGA PoE+ ポート 4 x SPF/RJ45共有 GIGAポート LED表示
伝送レート	イーサネット： 10 Mbps (half duplex), 20 Mbps (full duplex) ファストイーサネット： 100 Mbps (half duplex), 200 Mbps (full duplex) ギガビット： 2000 Mbps (full duplex)
能力	データ RAM バッファー：12MB スイッチファブリック： 104 Gbps MAC アドレステーブル： 16 K entries 転送能力：77.4 Mbps(64KB） HOLブロッキング防御ジャンボフレーム10KB
管理	HTTP/HTTPS (SSL v2/3 TLS) Web based GUI SNMP v1, v2c, v3 RMON v1 Static Unicast MAC Address Enable/disable 802.3az Power Saving LLDP and LLDP-MED Virtual Cable Diagnostics Test IPv6: IPv6 Neighbor Discovery, IPv6 Static IP, DHCPv6, Auto configuration
MIB	IP FORWARD TABLE MIB RFC 1354 RMON MIB RFC 1271 IPV4 MIB RFC 1213 IPV6 MIB RFC 2465 GVRP MIB IEEE 802.1Q-VLAN LA MIB IEEE 802.3ad LLDP MIB IEEE 802.1AB IGMP SNOOPING MIB RFC 2933 MLD SNOOPING MIB RFC 3019 PRIVATE VLAN MIB IEEE 802.1Q DHCPSNOOP MIB RFC 2026 QOS MIB RFC 4323 SNMP MIB RFC 3415 STP MIB RFC 4318 PNAC MIB IEEE 802.1x VLAN MIB IEEE 802.1q DNS MIB RFC 1611 ACL MIB BANDWIDTH CTRL MIB LBD MIB MIRROR MIB IPV6 NEIGHBOR MIB SNTP MIB STORM CTRL MIB STATISTICS MIB Tool MIB VOICE VLAN MIB DOS MIB
スパニングツリー	IEEE 802.1D STP (Spanning Tree protocol) IEEE 802.1w RSTP (Rapid Spanning Tree protocol) IEEE 802.1s MSTP (Multiple Spanning Tree protocol)
Link Aggregation リンクアグリゲーション	固定されたリンクアグリゲーション 802.3ad Dynamic LACP
帯域制御サービス(QoS)	802.1p Class of Service (CoS) DSCP (Differentiated Services Code Point) ポート単位の帯域制御 Queue スケジューリング、厳格な優先順位付け、重み付けラウンドロビン (WRR)
VLAN	Multiple management VLAN assignment 非対称 VLAN 802.1Q タグ付け VLAN 動的GVRP 最大 256 VLAN グループ、 ID 範囲 1-4094 個別の VLAN (保護ポート) 音声 VLAN (10 ユーザー定義 OUIs)
マルチキャスト	IGMP Snooping v1, v2, v3 (per VLAN) 固定のマルチキャストアドレス最大 256 マルチキャストエントリー
ポートミラー	RX, TX, 又は両方１：１
アクセス制御	802.1X Port-Based ネットワークアクセス制御 , RADIUS, TACACS+ ローカルダイヤルイン認証 DHCP Snooping (per VLAN) ループバック検出アドレス競合検出信頼ホスト DoS
ACL IPv4 L2-L4 & IPv6	ＭＡＣアドレス VLAN ID Ether Type (IPv4 only) IP Protocol 0-255 TCP/UDP Port 1-65535 802.1p DSCP (IPv4 only) IPv6 Address (IPv6 only)
互換ユーティリティ	Windows® 8.1, 8, 7, Vista, XP, Windows Server® 2003,2008
特徴	PoE+ IPv6 802.3az省エネラックマウント
電源	入力： 100-240 V AC, 50 / 60 Hz　内蔵電源消費電力： 963W PoE 容量　740W
ファン	5個 55ｄB(A)以下
MTBF	338601 時間
動作温度	-5 – 50°C (23 - 122°F)
動作湿度	最大90％結露なきこと
サイズ	440 x 430 x 44 mm (17.3 x 16.9 x 1.7 in.)
重量	6.58kg (14.5 lbs.)
認証	CE FCC UL
保証期間	3年間
